Wie viele kleine Kraftwerke zusammenspielen

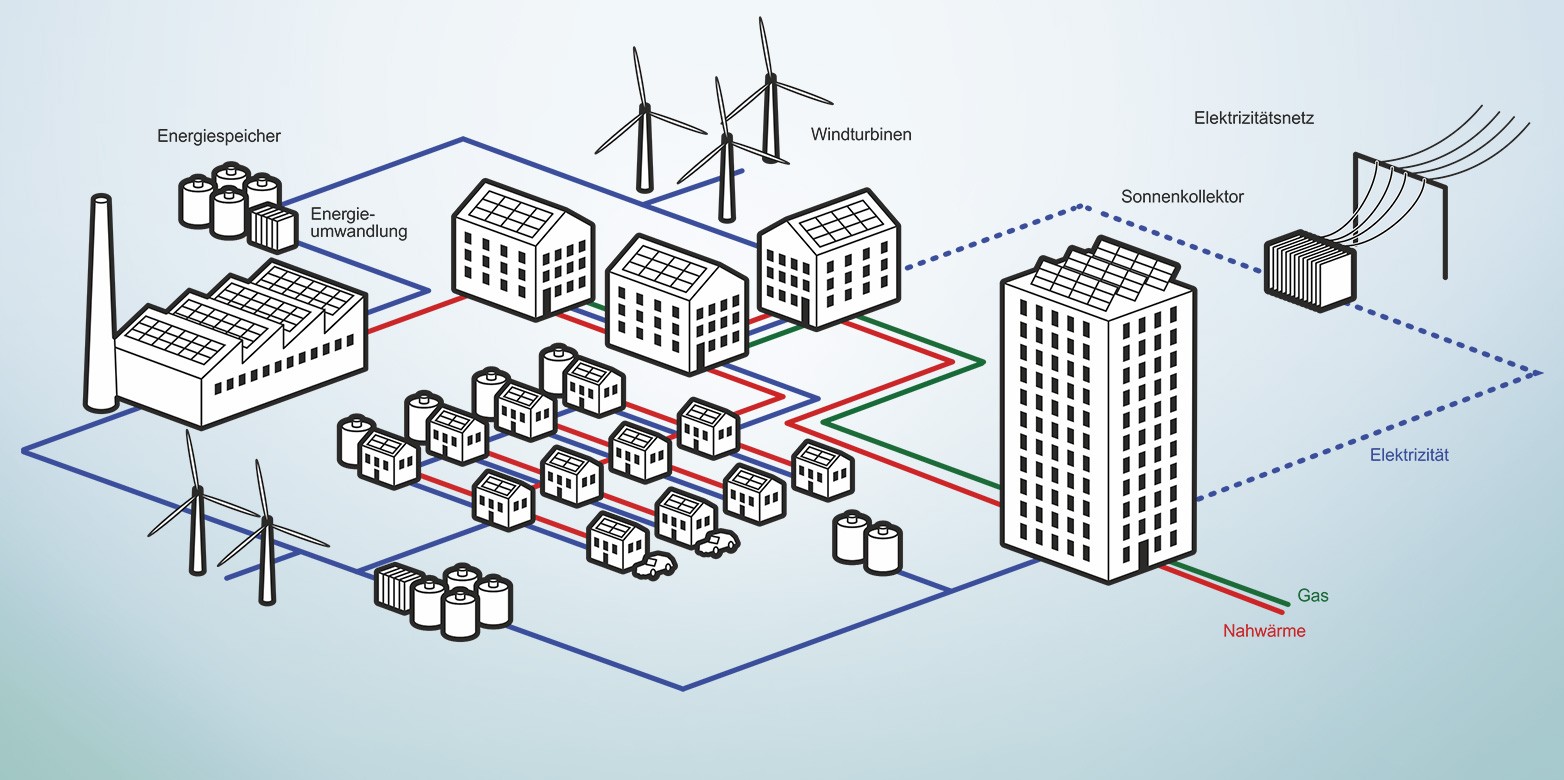

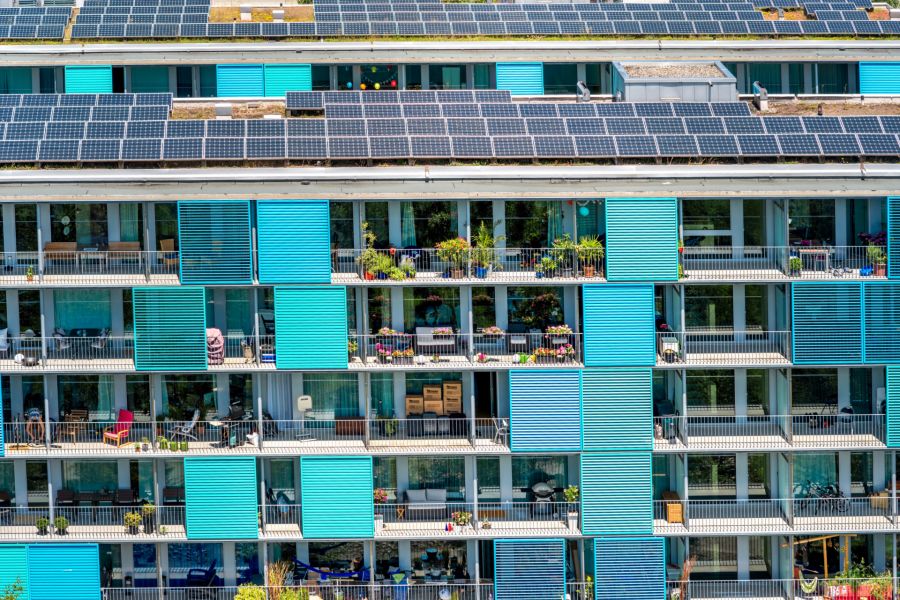

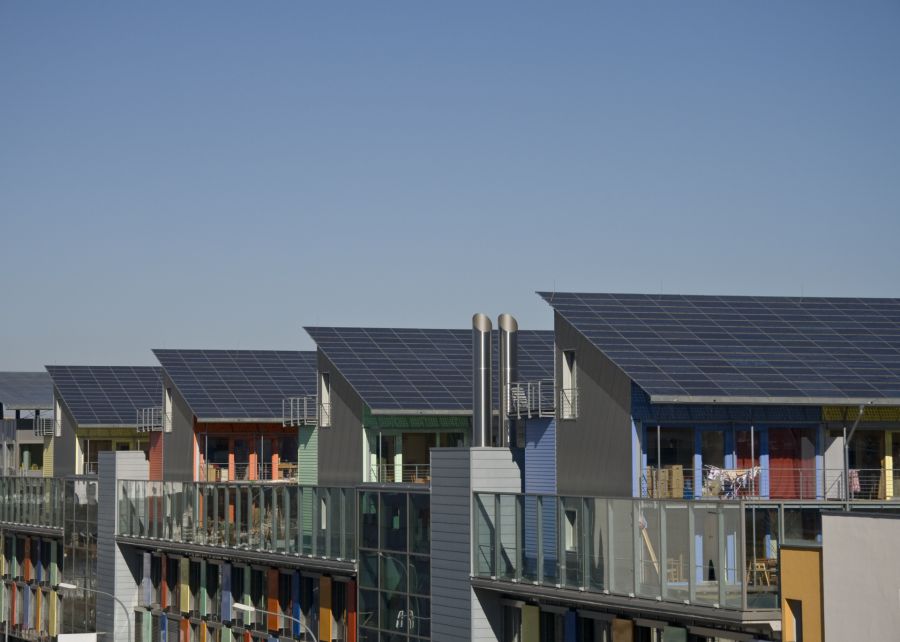

In Zukunft wird die Energieversorgung der Schweiz dezentralisierter: Neben einigen Grosskraftwerken werden immer mehr kleine, dezentrale Kraftwerke Energie produzieren. Zum Beispiel Wind- und Solarparks, aber auch Photovoltaik- oder Solarthermie-Anlagen einzelner Wohnhäuser. Dazu kommen Systeme, welche die Schwankungen in der Energieproduktion aus erneuerbaren Quellen ausgleichen, indem sie überschüssige Energie speichern oder umwandeln – etwa Batterien, Wärmespeicher, Wärmepumpen oder sogenannte Power-to-Gas-Systeme. Letztere wandeln Strom in Gase wie Wasserstoff oder Methan um, welche später jederzeit zum Heizen oder zum Antreiben von Fahrzeugen benutzt werden können.

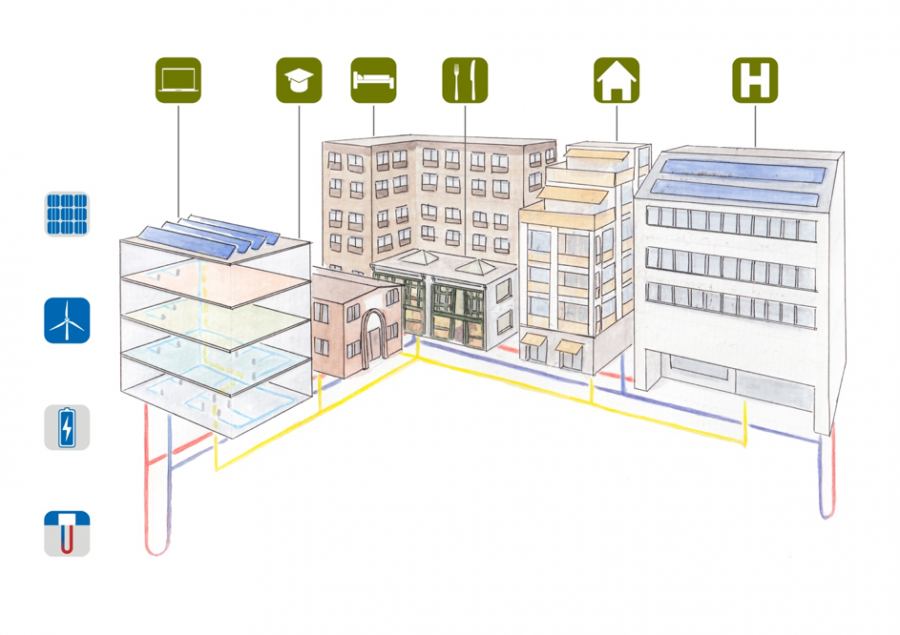

Doch um das Stromnetz in einer solchen dezentralen Versorgung stabil zu halten und gleichzeitig das Maximum aus den Anlagen herauszuholen, wird es nötig, die Anlagen miteinander zu verbinden. «Wir müssen die Erzeugung der Energie direkt mit dem Verbrauch koppeln», erklärt Marco Mazzotti, Professor für Verfahrenstechnik bei der ETH Zürich. Möglich machen das sogenannte Multi-Energy-Hubs. Sie steuern die unterschiedlichen Energiesysteme und vernetzen sie miteinander.

Alle Einflussfaktoren miteinbeziehen

Bislang war es schwierig, solche Multi-Energy-Hubs zu planen, denn es gab keine präzise Methodik, mit der die Leistungen der involvierten Anlagen langfristig modelliert und dabei auch zukünftige Entwicklungen miteinbezogen werden konnten. Diese Lücke hat Mazzotti zusammen mit Kollegen von der ETH Zürich geschlossen: Das Forschungsteam hat in einem Verbundprojekt eine Methodik entwickelt, mit welcher sich ermitteln lässt, wie ein optimaler Multi-Energy-Hub aussieht und wie er in eine bestehende Infrastruktur integriert werden kann.

Dafür mussten die Forschenden sehr viele Faktoren miteinbeziehen. Beispielsweise den aktuellen und künftigen Energiebedarf von Gebäuden, das Potenzial an erneuerbaren Ressourcen oder die aktuelle und zukünftige Effizienz der Energie-Produktionsmethoden. Ebenso die kurz- und langfristige Entwicklung bei den Speichertechnologien und nicht zuletzt die politischen Rahmenbedingungen sowie die Akzeptanz in der Gesellschaft. All diese Faktoren wurden in einzelnen Unterprojekten analysiert und jeweils in einem Computerprogramm abgebildet. Mithilfe dieser Computermodelle ist es jetzt möglich, Multi-Energy-Hubs für verschiedenste Quartiere zu planen. Also zu ermitteln, mit welchen Typen von Anlagen ein Multi-Energy-Hub in den gegebenen Bedingungen optimal funktioniert und welche Energiemengen er einbringen wird.

Ihre Methodik haben die ETH-Forscher in zwei Fallstudien getestet: eine im Dorf Zernez im Kanton Graubünden und eine im Zürcher Stadtteil Altstetten – also in einer ländlich geprägten und in einer urbanen Siedlung. Dabei war jeweils das Ziel, vorhandene erneuerbare Energiequellen mit Multi-Energy-Hubs optimal zu nutzen. Das heisst: Sowohl der CO₂ -Ausstoss wie auch die jährlichen Kosten sollten möglichst tief sein.

Was Energy-Hubs zur Energiestrategie 2050 beitragen

In einem ersten Schritt analysierten die Wissenschaftler, welche Anlagen zur Erzeugung, Speicherung und Umwandlung von Energie am besten in die Quartiere passen. Dazu führten sie einerseits Gespräche mit lokalen Akteuren der Energiebranche, etwa vom Elektrizitätswerk Zürich oder von Energia Engiadina. Andererseits bestimmten sie die Stromausbeute von möglichen Wind- und Solarkraftwerken sowie die Spezifikationen für entsprechende Wärmepumpen und Energiespeicher – darunter eher kurzfristige Speicher wie Batterien und Warmwassertanks, aber auch Wasserstoffspeicher, die längerfristige, saisonale Schwankungen ausgleichen sollen.

Danach simulierten die Forschenden im Computermodell den Betrieb der ausgewählten Anlagen. Dadurch konnten sie ermitteln, wie die Technologien am besten zusammenspielen: Wann und wie lange soll eine Wärmepumpe laufen, wie stark werden Batterie und Wärmespeicher ausgelastet, ab wann lohnt sich der Betrieb eines Wasserstoffspeichers.

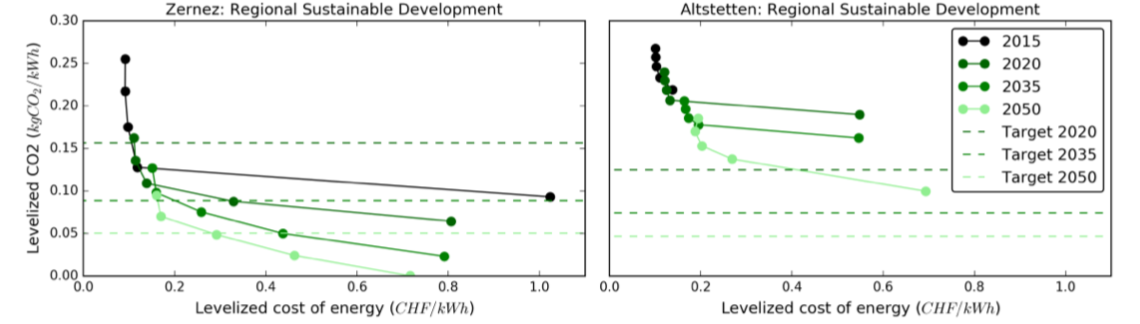

Die so geplanten Multi-Energy-Hubs für Zernez und Altstetten verglichen die ETH-Forschenden mit den Zielen der Energiestrategie 2050. Dafür erstellten sie Zukunftsszenarien für die Jahre 2020, 2035 und 2050. Dabei zeigte sich: Für Zernez geht die Rechnung auf. Mit dem geplanten Multi-Energy-Hub würden die CO₂-Emissionen unter die in der Energiestrategie 2050 festgelegten Limiten fallen. Schwieriger wird das allerdings für Altstetten. Hier fällt hier die Reduktion des CO₂-Ausstosses durch den Multi-Energy-Hub kleiner aus, weil es in dem städtischen Quartier weniger Möglichkeiten gibt, um Anlagen zur Nutzung von erneuerbaren Energien zu installieren.

Aufgeschlossene Schweizer Bevölkerung

Schliesslich untersuchten die ETH-Verfahrenstechniker in einem Unterprojekt, wie gut die Umstellung auf Multi-Energy-Hubs bei der Bevölkerung akzeptiert wäre. Dazu befragten sie in der Schweiz über 1000 Personen, in Deutschland und Österreich jeweils etwas mehr als 500. Am aufgeschlossensten waren die Schweizerinnen und Schweizer. Vor allem der geringere schädliche Einfluss auf Umwelt und Klima wurde von den Befragten als positiv bewertet. Ebenso, dass sie mit der dezentralisierten Energieversorgung selbst zur Energiewende beitragen können.

Skeptisch sind Herr und Frau Schweizer allerdings, was die Finanzierung solcher Energy-Hubs angeht. Umso wichtiger sei eine präzise Methode, um die Anlagen zu planen und ihren Einfluss zu simulieren, sagt Marco Mazzotti. «Unsere Methode lässt sich grundsätzlich auf jede Siedlung anwenden.» Zurzeit laufen bereits Gespräche über eine Anwendung des Verfahrens auf das Energienetz des ETH-Campus Hönggerberg.
